Přidání controlu

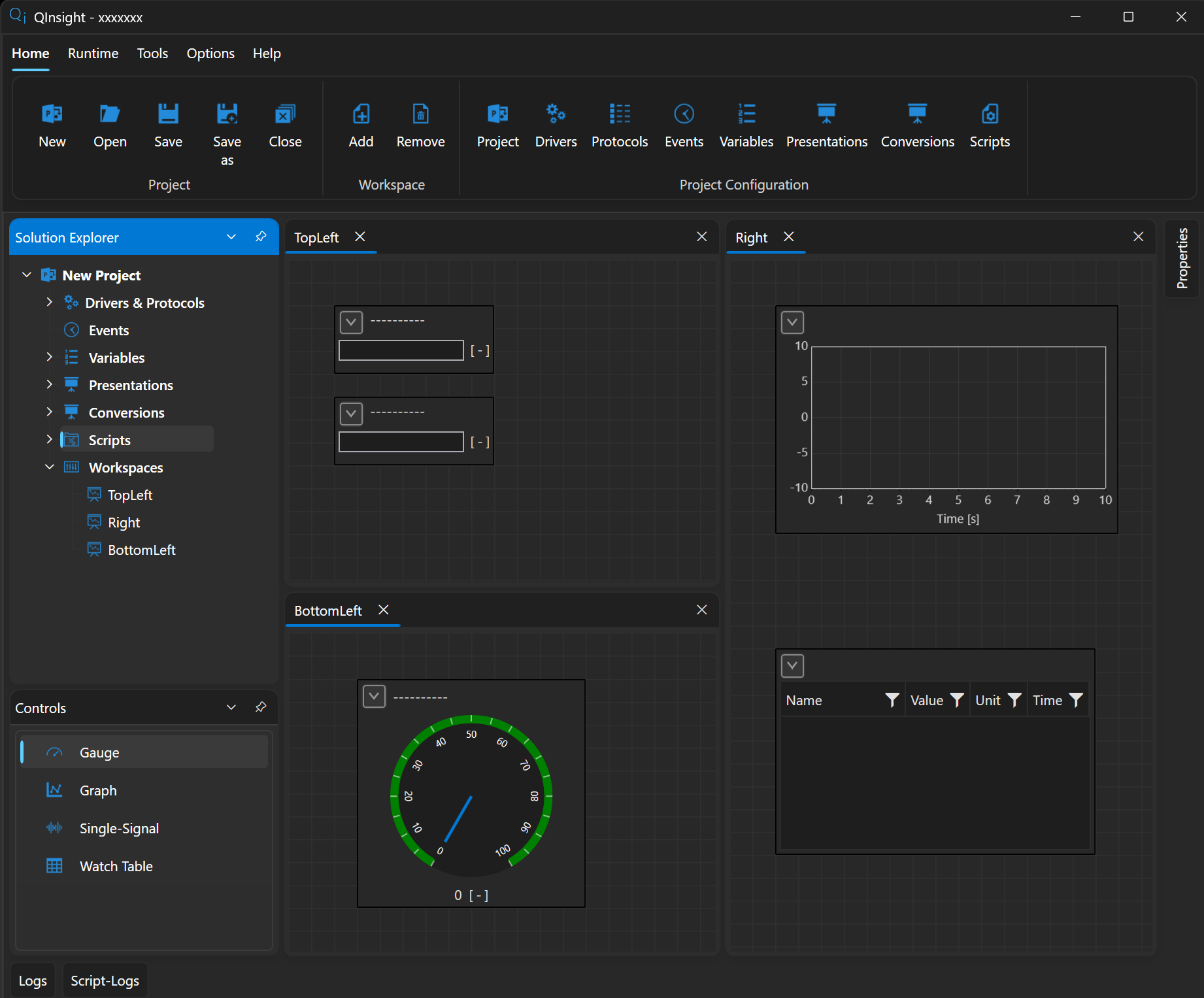

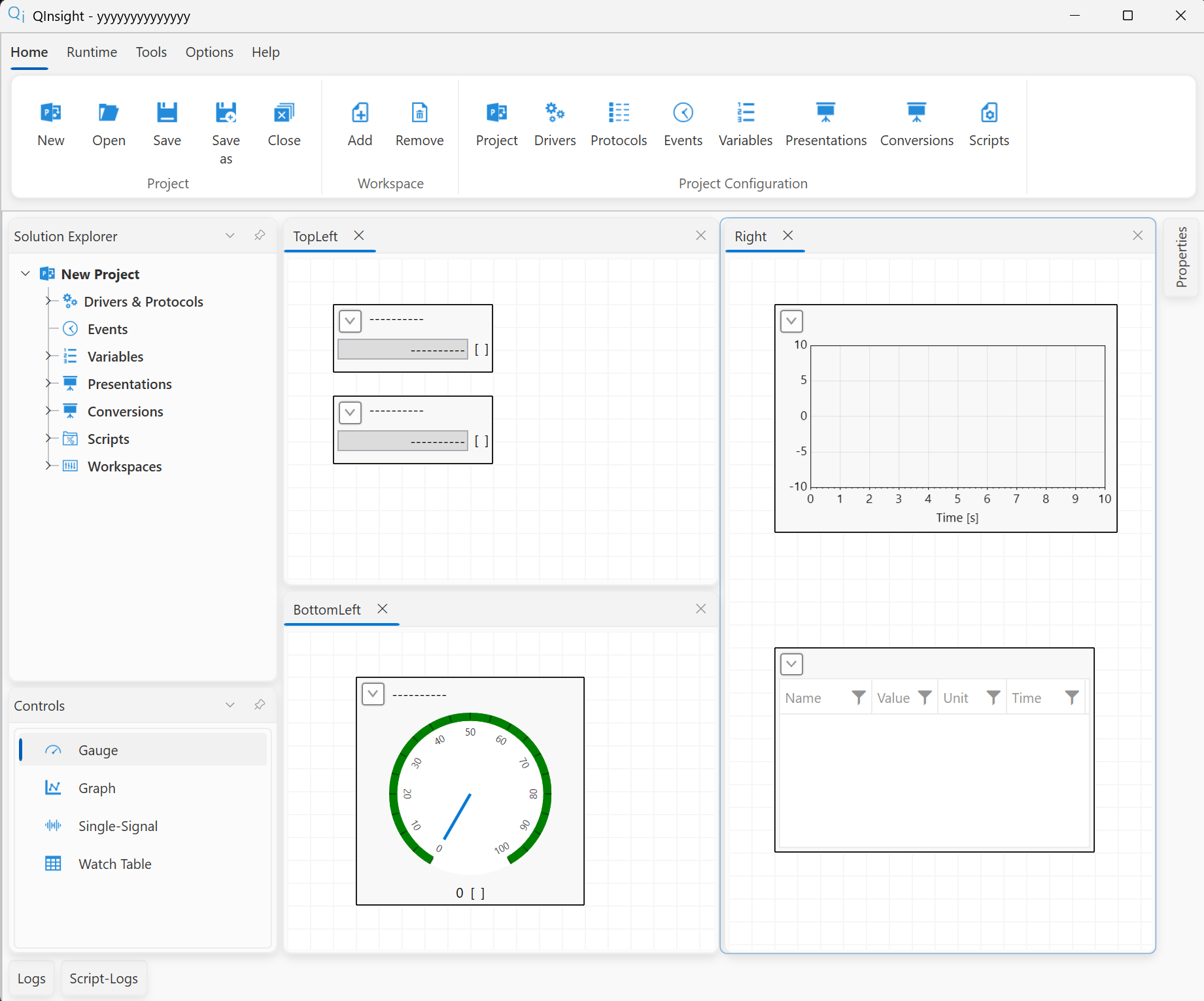

Controls jsou zobrazovací a ovládací prvky, ze kterých se skládá obsah pracovní plochy. QInsight dodává čtyři základní: Graph (časový průběh signálů), Gauge (ručičkový/sloupcový ukazatel), Single-Signal (jedna hodnota s popiskem) a Watch Table (tabulka proměnných). Controls jsou pluginy (složka Controls vedle QInsight.exe), takže sadu lze rozšířit o vlastní prvky.

Postup

1. Otevřete panel Controls (dokovaný vlevo).
2. Přetáhněte požadovaný control drag & drop na pracovní plochu.
3. Control uchopením přesunete, za okraje změníte velikost. Umisťování pomáhá mřížka (snap to grid).

Nastavení controlu

Každý control má vlastní nastavení dostupné přímo na něm (rozbalovací sekce) — např. u grafu časové okno a osy, u gauge rozsah a prahy. Společné vlastnosti: pozice, velikost, barvy pozadí/popředí a velikost písma.

Přes kontextové menu lze control uzamknout (Lock) — uzamčený control nejde omylem posunout, zvětšit ani smazat.

Dále

Control zatím nic neukazuje — je potřeba ho navázat na proměnnou.
