Single-Signal — hodnota s popiskem

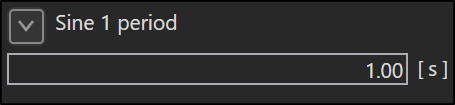

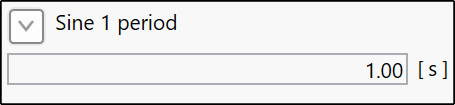

Single-Signal zobrazuje aktuální hodnotu jedné proměnné s jejím popiskem (Label) a jednotkou z prezentace. Přijímá skalární proměnné včetně textových; přetažení jiné proměnné tu stávající nahradí.

Po startu komunikace je pole prázdné a vyplní se první hodnotou přečtenou ze zařízení. Control ukazuje vždy jen hodnoty přečtené ze zařízení — hodnota, kterou operátor zapíše, se zobrazí až po následujícím čtení.

Nastavení

• Refresh ms — perioda pravidelného obnovení zobrazené hodnoty (výchozí 500 ms). Zobrazí se vždy poslední přijatý vzorek.
• Peak threshold % — práh okamžitého překreslení velké změny, zadaný v procentech šířky rozsahu prezentace (Max − Min).

Práh funguje takto: nový vzorek se porovná s naposledy zobrazenou hodnotou, a když je rozdíl větší než práh × (Max − Min) / 100, zobrazí se hned, bez čekání na periodu — krátké špičky se tak neztratí. Příklad: prezentace s rozsahem 0–100 °C a práh 5 % znamenají okamžité zobrazení každé změny o 5 °C a více; menší změny počkají na nejbližší pravidelné obnovení.

Krajní případy — control nikdy „nezamrzne", nastavení jen posouvá chování mezi „vše hned" a „jen po periodě":

• Práh 0 — každá změna se zobrazí okamžitě, bez omezení.
• Nevyplněný rozsah prezentace (Max − Min není kladné) — okamžité zobrazení se nepoužije a hodnota se obnovuje jen v periodě Refresh; špička se tak zobrazí nejpozději o jednu periodu později.
• Rozsah neodpovídá signálu — práh se počítá jen z šířky rozsahu, na aktuální hodnotě nezáleží. Např. s Min 0 / Max 100 a prahem 5 % je prahem změna o 5 jednotek i pro signál pohybující se kolem 27 000: kmitá-li o víc než 5, překreslí se každá změna hned (jako práh 0); příliš široký rozsah naopak schová špičky pod práh a hodnota jde jen po periodě.

Tlačítka v hlavičce

Vedle šipky nastavení se podle stavu zobrazují dvě tlačítka:

• Read — jen u proměnné navázané na událost OnRequest; stisk hodnotu jednou přečte ze zařízení. Při chybě čtení (nebo v editačním režimu, kdy komunikace neběží) se tlačítko zbarví červeně.
• Write — jen ve write módu s vypnutým Write on Enter; je aktivní, když čeká rozeditovaná hodnota, a odešle ji do zařízení.

Kontextové menu

• Lock — zamkne pozici a velikost controlu,
• Write Mode — přepne pole na editační (viz níže); aktivní jen u číselné proměnné, kterou protokol umí zapisovat,
• Write on Enter — ve write módu odešle hodnotu hned po Enter; jinak ji odešle až tlačítko Write.

Zápis do zařízení

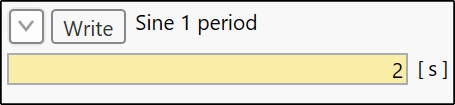

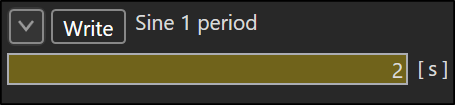

Ve write módu se pole podbarví oranžově, rozeditovaná (čekající) hodnota žlutě a neúspěšný zápis nebo čtení červeně.

Postup a podmínky zápisu popisuje kapitola Zápis hodnot do zařízení.

Dále

Více hodnot najednou přehledně ukáže Watch Table.
