Graph — časový průběh signálů

Graph vykresluje časový průběh jednoho nebo více signálů. Každé přetažení proměnné na control přidá další datovou řadu; přijímá číselné skalární proměnné.

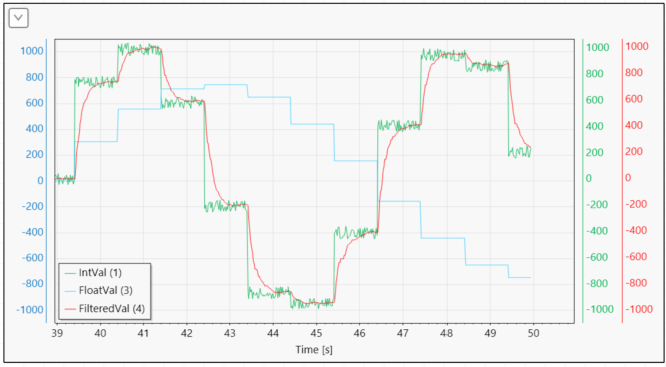

Graph se třemi signály na třech svislých osáchGraph se třemi signály na třech svislých osách

Nastavení

Rozbalovací sekce controlu má tři záložky:

  • General — Hor. legend (vodorovná legenda), Cursor (kurzor pro odečítání hodnot), Title (titulek grafu), Buffer ms (velikost datového bufferu) a Time span s (šířka časového okna).
  • Signals — tabulka navázaných řad: Label, Visibility (viditelnost řady), Color (barva čáry), Width (tloušťka čáry 1–20), Style (typ čáry — Solid, Dashed, DenselyDashed, Dotted; hodí se k rozlišení řad při černobílém tisku) a Axis Id — combobox, kterým řadu přiřadíte ke zvolené svislé ose. Tlačítko Remove řadu odebere.
  • Axes — správa svislých os (Add/Remove): každá osa má Id, Side (umístění vlevo/vpravo), Label (popisek osy — kreslí se svisle podél osy stejnou barvou jako osa; prázdný popisek v grafu nezabírá žádné místo), Visibility, Color (volitelná barva osy, jinak barva tématu) a rozsah — AutoScale, nebo pevné Min/Max.

Více os se hodí pro signály s různými rozsahy (např. otáčky a teplota v jednom grafu) — každá osa může být na jiné straně a mít vlastní barvu.

Kontextové menu

  • Clear Graph — vyčistí vykreslená data,
  • Zoom to Fit — vrátí přiblížení na celé časové okno,
  • Export Image — uloží snímek grafu (PNG, SVG…),
  • Export CSV — uloží data řad do CSV,
  • Lock — uzamkne control na ploše.

Dále

Vztah dvou signálů (hystereze, Lissajous) kreslí XY Graph.
